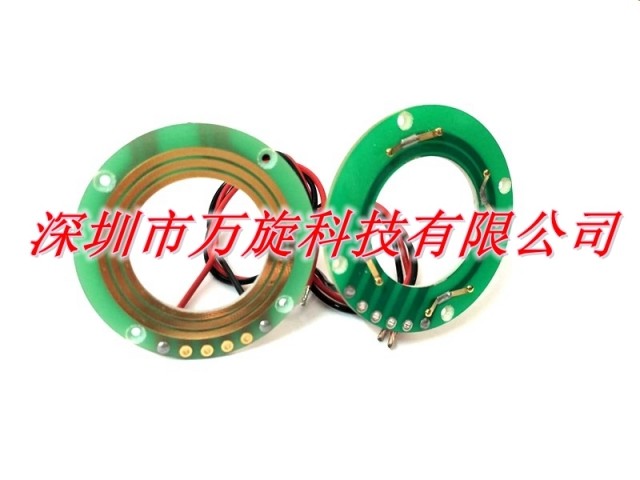

中孔32mm 2路pcb滑环

中孔32mm 2路pcb滑环
浏览量:334 上传更新:2019-03-27
中孔32mm  2路pcb滑环

板厚2mm

*由于盘式滑环属于非标定制滑环,所以想了解更多产品规格请咨询客服。



超薄盘式滑环 PCB电环 过孔滑环 电流可达20A 分离式滑环集电环

PCB盘式滑环是应用于高度空间有限,扩展横向空间满足特殊空间系列要求的滑环,典型特征是高度小, 外径大.触点采用贵金属,厚度最薄可达5.8mm,弹片触点采用贵金属,具有高稳定性,高可靠性。



这里以WXP5.8系列标准型号滑环为例进行说明,其他定制型号可以参考安装。

安装说明:

由于PCB滑环是转子和定子分离的滑环,独立安装,因此在安装的时候要保证触点和环道有足够压力和同心度;

同心度通过pcb板四周的定位螺丝来保证,压力通过pcb之间的间距来保证;
触点的压力由2块pcb板的间距来确定





注意事项:
1. 转子部分和定子部分独立安装,但是一定要保证同心度和转子和定子的位置,保证足够的触点压力。
2. 在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。
3. 滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。
