盘式滑环，包括定子、转子和弹片，所述弹片的一端连接在所述定子上，该弹片另一端与所述转子相接触，所述定子和所述转子上分别设有安装孔，以将盘式滑环安装在使用设备上，所述转子上焊有导线。

盘式集电环专门为在垂直方向有高度限制的旋转系统设计；采用先进的纤维刷技术，保证集电环低摩擦，低接触电阻，无摩擦碎片，导电环最小厚度仅为4.8mm，外径55mm，可提供实心及不同尺寸过孔选择。

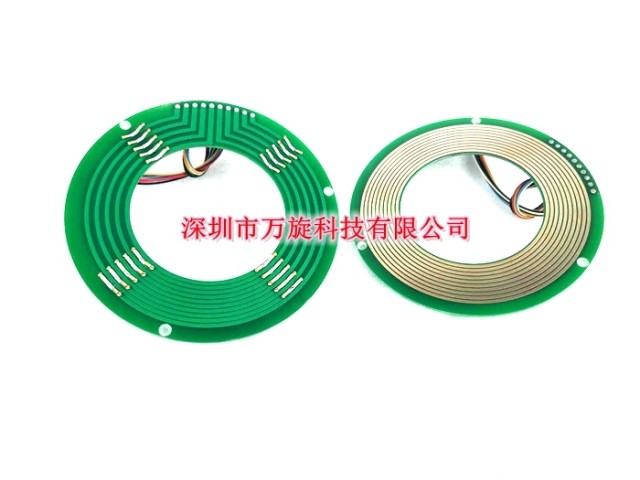

盘式滑环系列分为一体式盘式滑环及分离式盘式滑环两种。一体式盘式滑环可提供实心及不同尺寸孔选择；分离式盘式滑环提供分离的转子及定子并结合PCB板设计，能满足更严格的高度限制需求。

采用盘式滑环将弹片焊接在定子上，定子上设计有与安装孔，可与客户的设备相连接，弹片是广泛工程所用的配件，弹性好，比传统产品Φ0．3的刷线耐磨，延长了盘式滑环的使用寿命。此外，转子采用PCB板上镀铜的特殊加工方式，取代了传统盘式滑环中的转子，转子的这种加工方式简单，

在转子上设计有与客户设备相对应的安装孔，转子可以直接安装在客户设备的转动部分，安装方便，结构简单。盘式滑环为高度空间极度有限，需在旋转平台与静止平台之间传输电流、信号的精密设备提供了有效的解决方案。

盘式滑环的使用范围主要是那些需要无限制连续转动的从固定位置到转动位置传送功率或数据的地方，它的工艺制造和原理和其他滑环差不多，都是通过刷束和触点接触，来将电流，信号等数据，从固定位置传输到转动位置。过孔式滑环的基本技术参数主要有外径，内径，长度，环数，电压，电流，最高转速等等。

PCB盘式滑环是应用于高度空间有限，扩展横向空间满足特殊空间系列要求的滑环,典型特征是高度小，外径大。

触点采用贵金属，具有高稳定性、低扭矩、低损耗免维护、低电气噪音、超长奉命等特点，尤其广泛应用于安装空间狭小的场合。

厚度最薄可达5.8mm

弹片触点采用贵金属，具有高稳定性，高可靠性。

可定制各类PCB滑环，超薄导电滑环，线路板滑环等。
