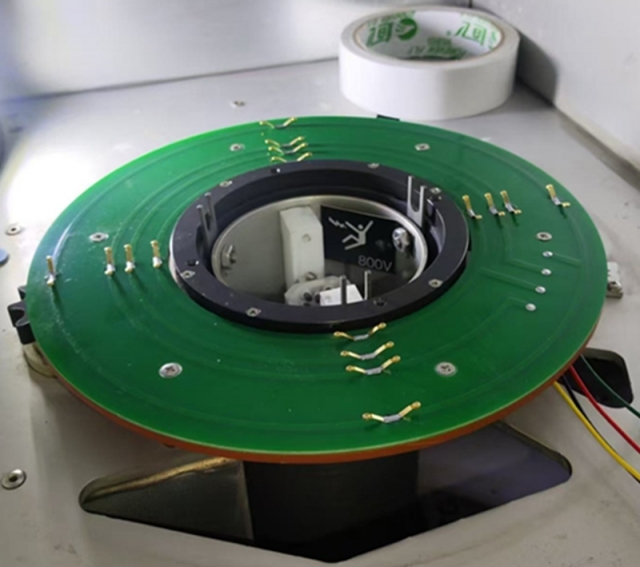

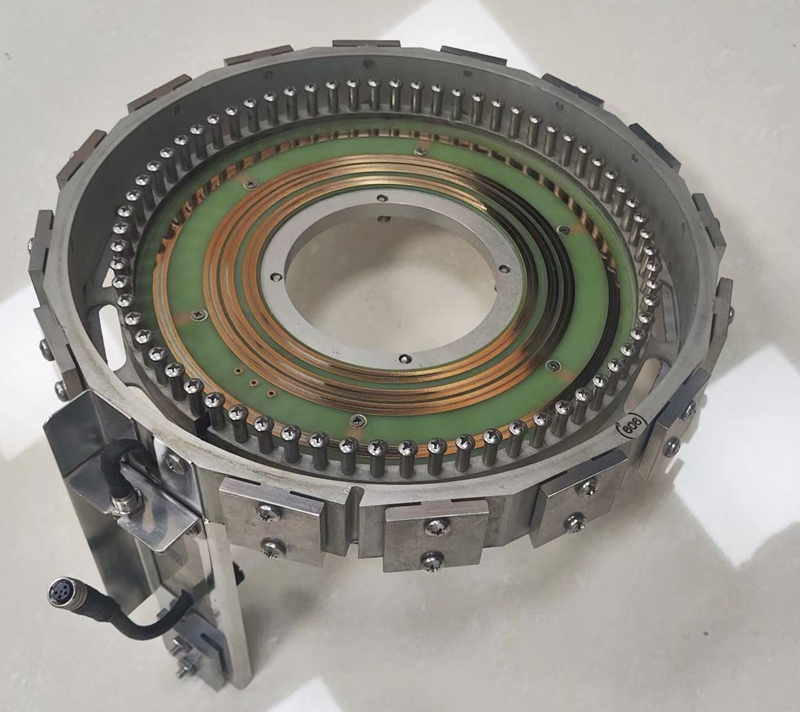

中孔105 4路PCB滑环是专为轴向空间有限、需要大中心穿轴的大型旋转机电设备开发的盘式PCB滑环。

区别于传统筒式过孔滑环，PCB盘式扁平化设计，厚度薄，不占用纵向空间；中心通孔105mm,

可直接穿过设备主轴、电缆、油管，无需大幅改动机械结构。

产品集成4路独立导电通道，环道采用PCB镀金工艺，搭配贵金属弹片电刷，多点接触，旋转过程动态电阻波动小。

电气噪音低，4路通道之间绝缘隔离，信号互不干扰，可传输电源、485、开关量等控制信号。

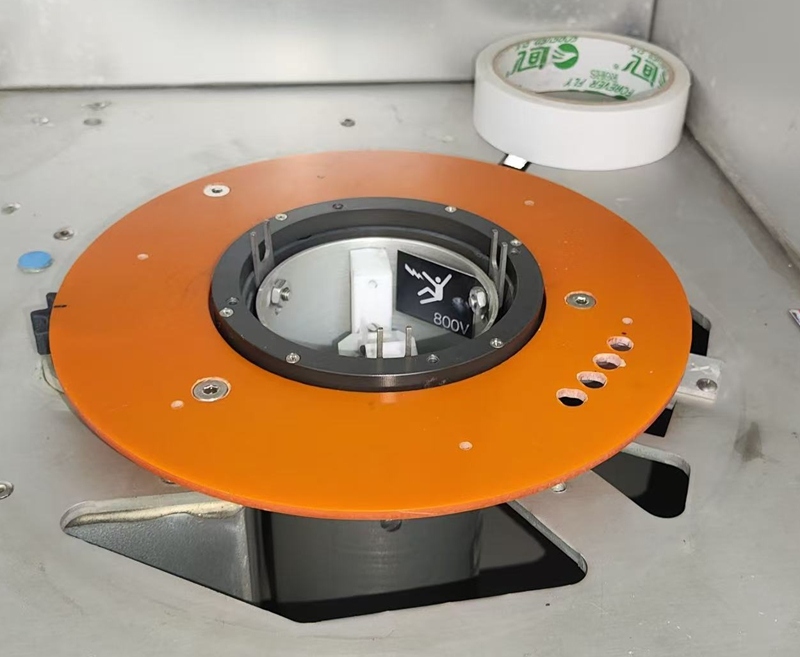

分体式转子、定子分离结构，装配简单，同轴调节方便。

核心产品优势

1. 105mm大中空孔径

超大中心通孔，适配大型转轴、管线、线缆贯穿，满足设备中心走管走线需求，简化整机机械设计。

2. 超薄盘式PCB结构

扁平化煎饼式设计，轴向厚度小，专门解决设备安装高度不足的难题，是大孔径设备省空间首选方案。

3. 4路独立通道，信号稳定

4路独立镀金环道，绝缘隔离，低接触电阻，旋转无断连、无跳信号，适合微弱控制信号、低压供电传输。

4. 贵金属多点接触，长寿命免维护

镀金PCB环+贵金属电刷，摩擦碎屑少，磨损低，扭矩轻，支持长时间连续旋转，免润滑免维护。

5. 分体式安装，适配性强

转子定子分离结构，法兰孔定位安装，方便对位校准同轴度，可适配多种大型旋转转台。

主要技术参数

• 中心孔径：105mm。

• 通道数：4路。

• 结构类型：PCB盘式（煎饼滑环）。

• 旋转角度：360°无限连续旋转。

• 接触材质：PCB镀金环+贵金属电刷。

• 特性：低动态电阻、低扭矩、低电气噪声，环间隔离。

• 适用信号：电源、开关量、RS485等弱电控制信号。

• 安装方式：法兰定位分体安装。
