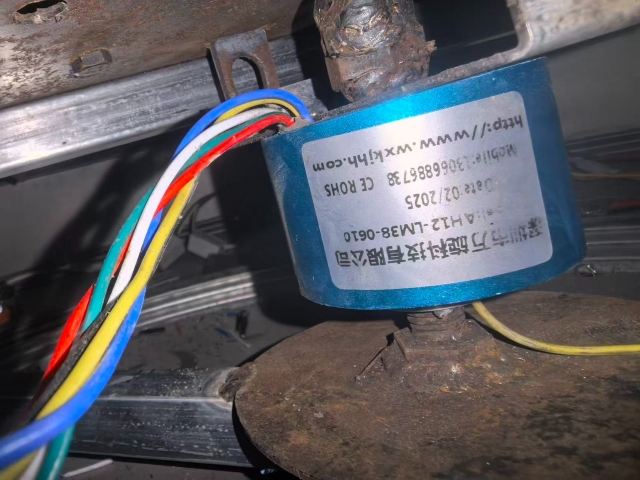

本次案例以标准内径12mm过孔滑环为例

应用于自动化旋转分拣设备，全程遵循精密电气元件安装规范，完成从前期准备、定位固定到调试验收的全流程安装，解决旋转设备导线缠绕、信号传输中断、运行卡顿等行业痛点，为同类设备过孔滑环安装提供标准化参考。

一、安装前准备

1. 工具与配件准备

内六角扳手、扭力扳手、无尘抹布、工业酒精、止转杆、紧固螺丝、弹簧垫片（震动场景必备）、绝缘胶带、扎线带。

2. 设备与滑环检查核对过孔滑环型号、内径尺寸、电路通道、电压电流参数，确保与设备需求匹配。

1.检查滑环外观无破损、导线绝缘层无划痕，转子与定子转动顺畅无卡顿。

2.清理设备旋转轴表面、滑环内孔，去除灰尘、油污及毛刺，保证配合面洁净光滑。

3.确认设备旋转轴直径与滑环过孔尺寸匹配，无明显公差偏差，避免强行装配。

3. 安装环境要求

在干燥、无尘、无腐蚀性气体的环境下操作，避免粉尘、油污进入滑环内部；设备处于断电停机状态，做好安全防护，防止安装过程中设备意外启动。

二、标准化安装步骤

第一步：滑环套入旋转轴

将过孔滑环平稳套入设备旋转轴，调整轴向位置，使滑环整体与旋转轴保持同轴，预留出导线布线空间，避免滑环与设备其他部件发生干涉。

第二步：转子部分固定1. 找到滑环转子侧紧固螺丝孔，初步拧入紧固螺丝，不直接锁死；

2. 手动缓慢转动滑环，让滑环自动找正旋转轴中心，消除机械公差带来的同心度偏差；

3. 使用扭力扳手按标准力矩均匀拧紧所有转子紧固螺丝，确保转子与旋转轴紧密贴合，随轴同步旋转，无松动、偏移。

第三步：定子止转固定

1. 将滑环定子侧止转片与设备固定端止转杆对齐，将止转杆插入止转片孔位；

2. 轻微固定止转片，严禁强行锁死、硬性挤压，保留少量活动余量，保证定子完全固定、转子自由旋转，避免因应力过大损坏滑环内部结构；

3. 震动较强的工作场景，需在螺丝处加装弹簧垫片，防止长期运行导致螺丝松动。

第四步：导线规范布线与连接

1. 区分转子导线、定子导线，转子导线随旋转轴布线，定子导线固定于设备静止端；

2. 导线走向顺畅，避免弯折、拉扯，远离旋转部件，防止运行中刮擦破损；

3. 按接线标识正确连接电源、信号线路，做好绝缘防护，用扎线带整理导线，避免线路杂乱影响设备运行。

第五步：初步调试检查

1. 手动缓慢旋转设备旋转轴，检查滑环转动顺畅，无卡顿、异响、摩擦阻力；

2. 检查所有固定螺丝无松动，导线无挤压、缠绕现象；

3. 通电进行空载试运行，观察动力、信号传输稳定，无短路、信号中断、发热等异常情况。

三、安装核心注意事项

1. 过孔滑环环体仅可承受自身重量，严禁作为承重部件使用，避免外力挤压、碰撞；

2. 安装全程保护导线绝缘层，禁止过度弯折、拉扯导线，防止线路短路、信号干扰；

3. 转子与定子必须严格区分固定，禁止同时固定或同时旋转，确保两者相对转动顺畅；

4. 螺丝紧固力度适中，均匀受力，避免力度过大滑丝、力度过小松动；

5. 安装完成后，做好滑环防护，恶劣工作环境需加装防尘、防水、防油保护装置。

四、案例安装效果

本次过孔滑环安装完成后，自动化旋转分拣设备实现360°连续稳定旋转，动力电源、控制信号同步无损传输，无导线缠绕、信号衰减、运行异响等问题；经连续72小时满载运行测试，滑环运行温度正常，传输精度达标，有效提升设备运行效率，延长设备使用寿命，完全满足工业自动化生产需求。

五、过孔滑环安装总结

过孔滑环作为精密旋转传输部件，安装核心在于保证同轴度、规范固定、合理布线、避免应力损伤。无论是自动化设备、医疗机械、安防设备还是旋转展示平台，严格遵循标准化安装流程，才能充分发挥过孔滑环的传输性能，降低设备故障概率。
