旋盖机滑环案例分析

旋盖机滑环是实现360°连续旋转下动力/信号/气路稳定传输的核心部件，直接决定旋盖精度、效率与产线稳定性。以下拆解三类典型场景的应用方案、痛点与优化路径。

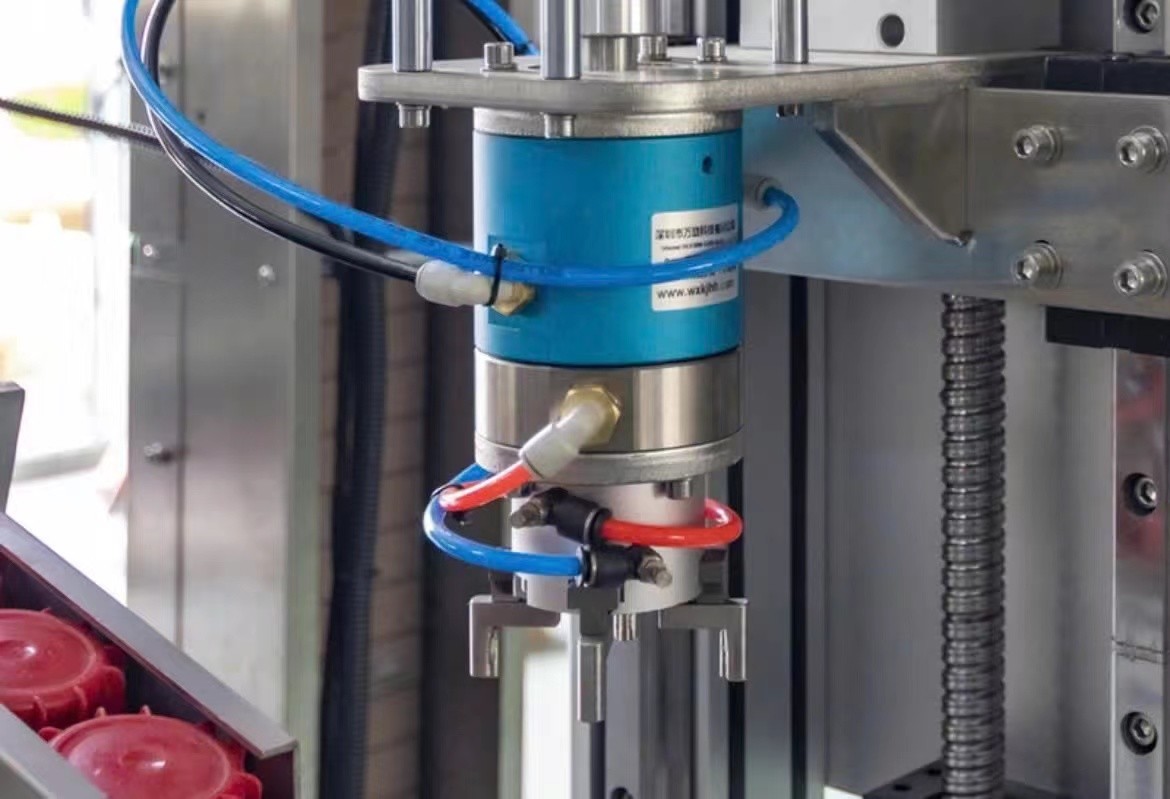

案例1：高速医药/食品旋盖机（气电一体+高洁净）

设备参数：转速150–250rpm，旋盖扭矩5–20N·m，混合传输电源+控制信号+1–2路气路（用于旋盖头升降/顶紧），要求洁净无油污。

典型痛点：传统滑环漏气、信号干扰、油污污染瓶体，MTBF约3万小时，年停机超200小时。

解决方案：选用中孔气电滑环（过孔直径20–50mm），集成1–2路G1/8气路+12–24路信号/电源，采用食品级不锈钢外壳、无油润滑、IP65/66防护，贵金属镀金触点。

实施效果：漏气率降至0，信号干扰消除，MTBF提升至10万小时，设备体积缩小30%，年停机减少80%，满足FDA/ISO22000洁净要求。

选型关键：优先过孔式（安装便捷、同心度好），气路与电路隔离抗干扰，外壳选304/316不锈钢，避免普通碳钢污染。

案例2：日化多工位转盘旋盖机（多通路+高防护）

设备参数：多工位同步旋盖，转速80–150rpm，需传输24–48路信号（编码器/扭矩传感器/光电）+电源，环境多尘、有清洗剂喷淋。

典型痛点：通路不足导致信号串扰，防护等级低致内部进水短路，旋盖精度波动、卡顿频发。

解决方案：采用多通路精密过孔滑环（外径80–120mm），支持24–48路混合传输（电源/控制信号/编码器），IP67防护，内置抗干扰屏蔽，适配清洗剂冲洗。

实施效果：旋盖合格率从92%提升至99.8%，无信号串扰导致的误动作，维护周期从每月1次延长至每季度1次。

选型关键：明确信号类型（编码器需高速抗干扰），防护等级≥IP67，通路数预留20%冗余，避免过载发热。

案例3：小型自动化旋盖工作站（超薄PCB滑环+快速部署）

设备参数：桌面型/小型产线，空间紧凑，转速≤100rpm，传输低压信号+小电流，需快速安装更换。

典型痛点：传统滑环体积大、安装复杂，适配性差，频繁更换影响产能。

解决方案：选用开口式超薄PCB滑环（轴向/径向可拆分），中心孔径5–15mm，厚度≤15mm，免布线直接卡入传动轴，支持6–12路信号/电源，贵金属触点低接触电阻。

实施效果：安装时间从2小时缩短至15分钟，交付周期缩短50%，适配机器人关节/小型旋盖头，扭矩波动≤±0.5N·m。

选型关键：优先轴向开口（安装更便捷），确认厚度适配设备腔体，通路数按需匹配，避免冗余增加体积。

三类场景通用选型与避坑指南

1. 核心参数速配

转速：滑环额定转速≥设备实际转速1.2倍（高速场景选百万转级寿命触点）。

通路：按“电源路数+信号路数+气路数”总和+20%冗余选型（多工位优先48路及以上）。

防护：医药/食品选IP65+无油设计；多尘/冲洗环境选IP67+密封加强。

2. 高频故障与解决方案

漏气/串气：选用带高精度密封件的气电滑环，气路与电路物理隔离。

信号干扰：滑环内置屏蔽层，外部线缆采用屏蔽线，远离电机/变频器等干扰源。

发热烧毁：严格匹配电流/电压，避免超载，选用大截面积导电环+高接触面积电刷。

污染风险：食品/医药场景禁用普通润滑，选食品级不锈钢外壳+无油结构。

3. 安装与维护要点

安装：过孔滑环需保证与传动轴同心度≤0.05mm，避免偏磨缩短寿命。

维护：高速场景每3–6个月检查电刷磨损，每12个月更换密封件；定期清洁触点灰尘。

总结

旋盖机滑环选型需场景化匹配：高速医药/食品选中孔气电滑环（高洁净+气路稳定）；多工位日化选多通路精密滑环（抗干扰+高防护）；小型工作站选开口式PCB滑环（超薄+快装）。核心避坑：优先过孔式结构、留足通路冗余、匹配环境防护等级，可显著提升产线OEE与稳定性。
