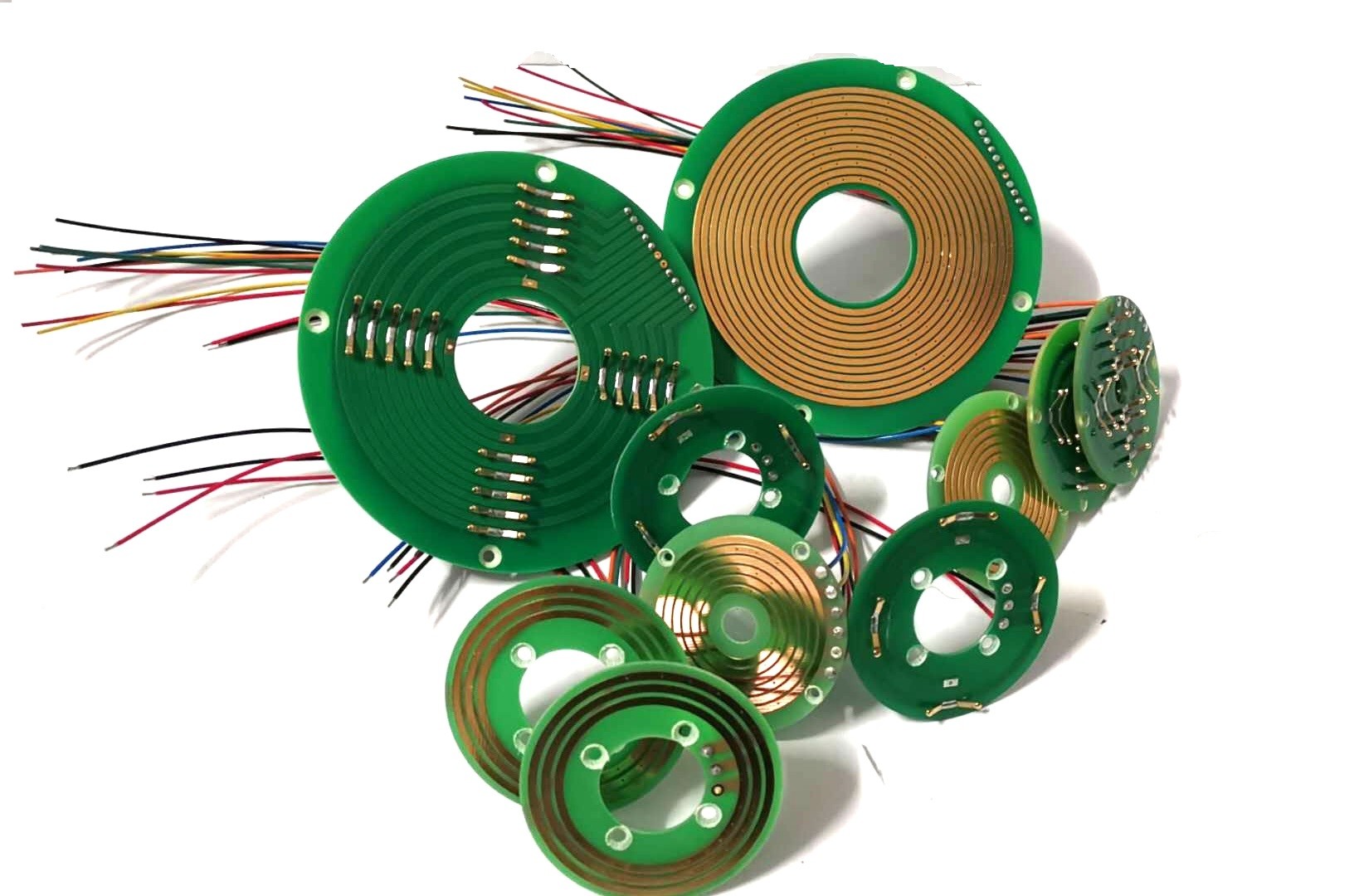

盘式滑环系列分为一体式盘式滑环及分离式盘式滑环两种。一体式盘式滑环可提供实心及不同尺寸孔选择；分离式盘式滑环提供分离的转子及定子并结合PCB板设计，能满足更严格的高度限制需求。

线路板滑环又称为PCB滑环，盘式滑环，线路板汇流环，线路板集电环。结构上分类为盘式滑环。

盘式滑环，包括定子、转子和弹片，所述弹片的一端连接在所述定子上，该弹片另一端与所述转子相接触，所述定子和所述转子上分别设有安装孔，以将盘式滑环安装在使用设备上，所述转子上焊有导线。

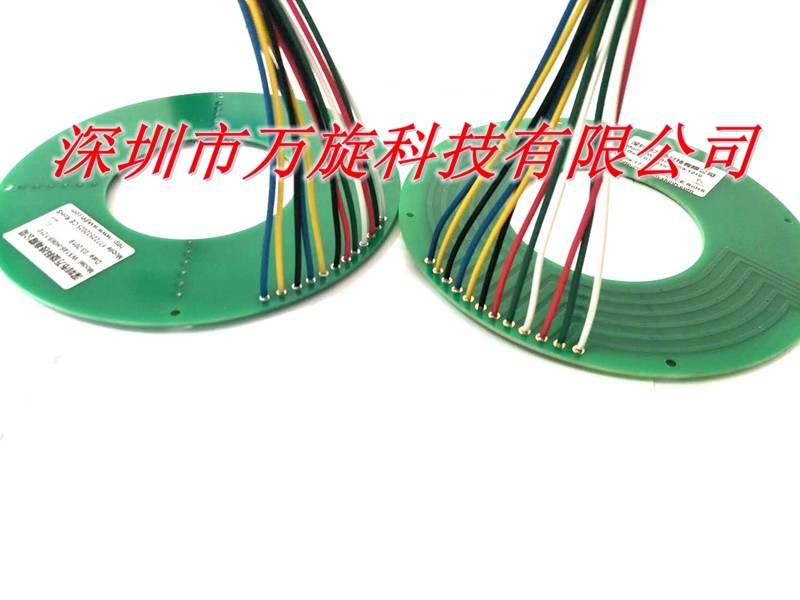

线路板滑环是一类低成本滑环，适合于工作时间少或间歇工作的环境，通常为分离式结构。滑环的环面使用超厚铜层的线路板，再经镀铜、镀硬金等工序，具有硬度高、耐磨性好，安装方便的特性。

滑环电刷可选用军工级合金块状电刷与热处理后的铍铜弹片钎焊，具有接触电阻低，自润滑、摩擦粉尘少的特点。

采用盘式滑环将弹片焊接在定子上，定子上设计有与安装孔，可与客户的设备相连接，弹片是广泛工程所用的配件，弹性好，比传统产品Φ0．3的刷线耐磨，延长了盘式滑环的使用寿命。此外，转子采用PCB板上镀铜的特殊加工方式，取代了传统盘式滑环中的转子，转子的这种加工方式简单，在转子上设计有与客户设备相对应的安装孔，转子可以直接安装在客户设备的转动部分，安装方便，结构简单。盘式滑环为高度空间极度有限，需在旋转平台与静止平台之间传输电流、信号的精密设备提供了有效的解决方案。

盘式滑环的使用范围主要是那些需要无限制连续转动的从固定位置到转动位置传送功率或数据的地方，它的工艺制造和原理和其他滑环差不多，都是通过刷束和触点接触，来将电流，信号等数据，从固定位置传输到转动位置。过孔式滑环的基本技术参数主要有外径，内径，长度，环数，电压，电流，最高转速等等。

此类滑环具有结构简单，工序少的特点。交期短，批量速度快，方便客户定制（如安装连接器、金手指，元器件、实现特定功能等）

由于PCB滑环是转子和定子分离的滑环，独立安装，因此在安装的时候特别要注意安装的相对位置，保证触点和环道有足够压力和同心度。
