PCB 板滑环 量产

PCB 板滑环 量产
浏览量:1678 上传更新:2019-06-15
PCB 板滑环 量产

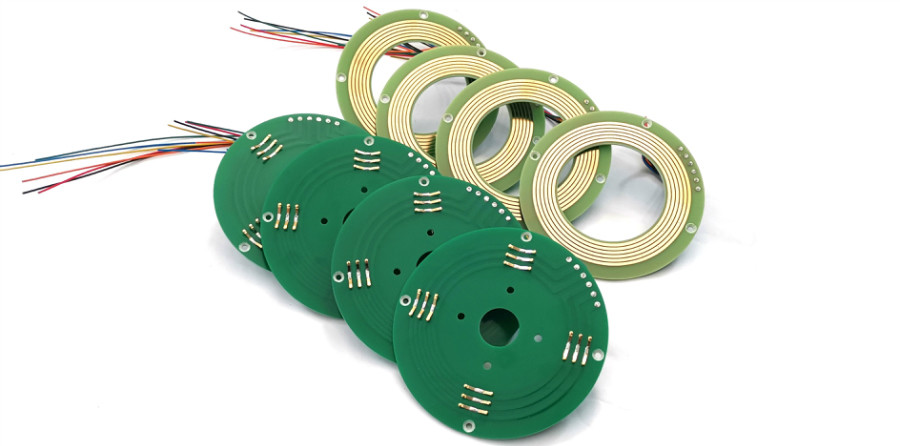

盘式滑环是应用于高度空间有限,扩展横向空间满足特殊空间系列要求的滑环,典型特征是高度小,外径大。触点采用贵金属,具有高稳定性、低扭矩、低损耗免维护、低电气噪音、超长奉命等特点,尤其广泛应用于安装空间狭小的场合!

工艺要求:

1、 加工层数:2-30层。
2、 加工面积:1200*600mm。
3、 成品铜厚:0.5-14 OZ。
4、 成品板厚:0.2-5.0mm。
5、 线宽:0.075mm/3mil。
6、 线间距:0.075mm/3mil。
7、 成品孔径:0.1mm/4mil。
8、 阻焊桥宽:0.1mm/4mil。

9、 外形公差:±0.10mm/4mil。

10、阻抗控制公差  ±10%。

11、V槽角度   30°/45°/60°。
12、孔径公差   ±0.05mm。
13、HDI盲埋孔。
14、孔位公差   ±0.076mm。
15、阻焊类型  感光油墨。
16、压合 公差8%;板弯/板曲0.5%。
17、其它测试要求 浸锡试验、拉力测试、阻抗测试。
18、表面处理方式与工艺  喷锡(有铅和无铅)、沉锡、镀金、沉金、抗氧化(OSP)、金手指、镀镍。
19、PCB板通/短路测试飞针测试,测试架测试。



主要应用对安装高度有严格限制的场合,要求360度连续旋转且需要保证电源,数字信号,模拟信号不能中断:如旋转门,医用CT,安检设备,以及其他工业自动化设备,智能制造设备, 焊接机器人等。

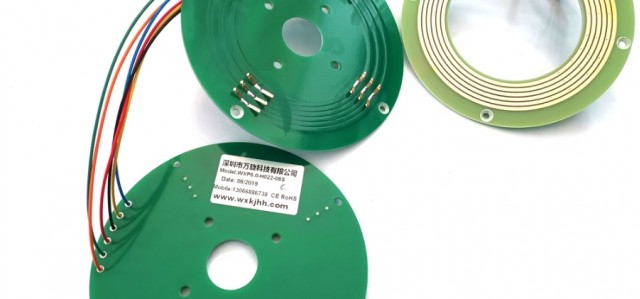

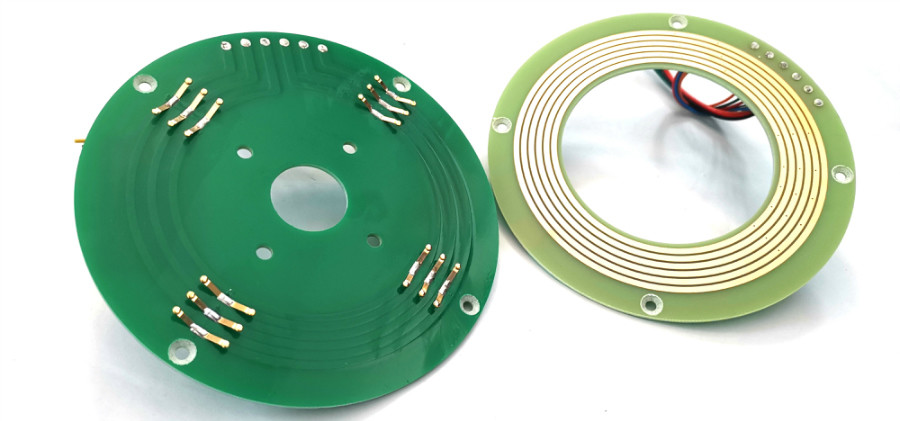

由于PCB滑环是转子和定子分离的滑环;独立安装;因此在安装的时候要保证触点和环道有足够压力和同心度,同心度通过pcb板四周的定位螺丝来保证,压力通过pcb之间的间距来保证,触点的压力由2块pcb板的间距来确定。
