气电高温滑环

气电高温滑环
浏览量:1950 上传更新:2019-05-06

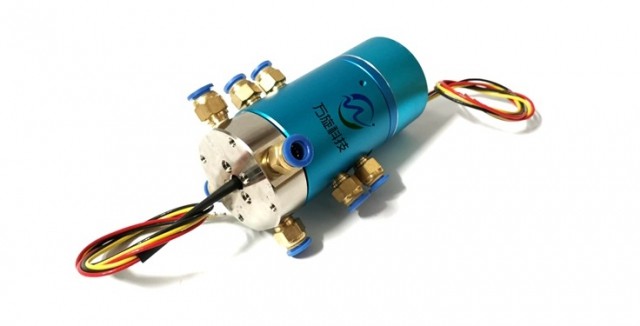

气电高温滑环

4路气+3路10A 电流 (电源线) 接8mm气管,压力1Mpa  旋转速度500转/分,400度高温环境下工作。


可非标定制:

1.可定制转子和定子的出线方式及出线长度。
2.由于结构的限制,可按照指定长度或者高度或者外径定制。
3.可支持200路功率电流或者信号。
4.可选航空插头,端子和热缩管。
5.安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
6.可混合高速率数据传输(包括以太网,USB, RS232,RS485,Profibus, CanBUS,CANOPEN, DeviceNET, CC-LINK, ProfiNET, EtherCAT等各类工业总线)。
7.温控信号,热电偶信号混合。
8.防震,高温等特殊环境定制。
9.可与气压、液压旋转接头混合一体气电液滑环。
10.高温定制可达300度。
11.高压可定制到100kV。
12.高速12000RPM。
13.电流可到1000安培(A)。
14.防水,水下模式可选,IP65,IP68 可选。
15.不锈钢壳体要求。

16.孔径0-350mm任意尺寸。

可选项:

1.压力大小;
2.接头大小;
3.转速大小;
4.腐蚀性介子,全不锈钢材质,高温,防爆;
5.法兰安装或过孔安装;
6.可与电滑环组合.



产品特点:

1、可以传输于任何旋转体的微小电流,电源电流或各种数据信号;

2、可以传输液压动力,从0.8Mpa-20Mpa可以选择;
3、可以传输压缩空气或其他特殊气体,以实现所需功能要求;
4、电滑环通路数从2-96路可以选择,液压旋转接头(气动旋转接头)从1-36路可以选择;

5,转速可以从10rpm-5000rpm可以选择,满足各种设备的需求。

注意事项:

1.旋转接头技术参数数据为最大值,并不能同时使用;

2.最高工作转速与工作压力成反比且与密封介质润滑能力、密封件散热等工况有关系;

3.转速15RPM以下时,最大工作压力可达25Mpa;

4.内部通道可能相互渗漏,应注意不同流体的相容性,防止交叉污染;

5.工作流体、压力介质均应过滤后使用,过滤精度不低于10μm;

6.提供了排泄孔,在正常状态下收集泄漏液.
