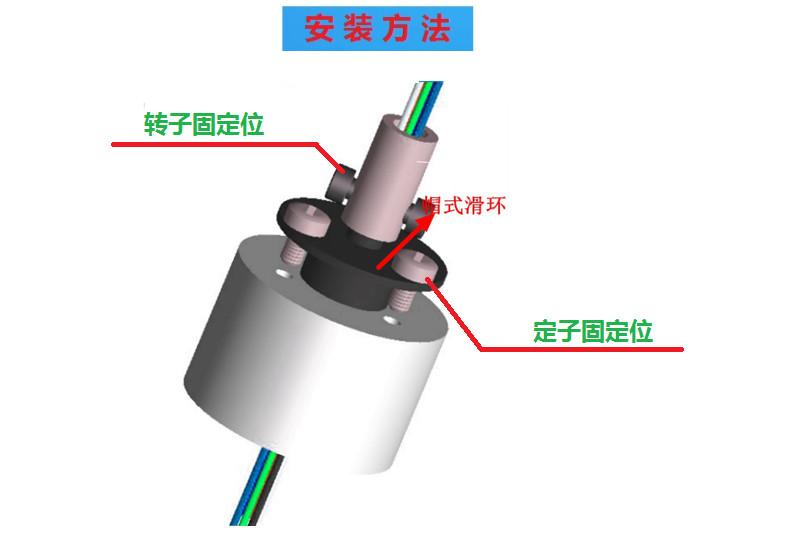

关于内圈固定
对于微型,紧凑型滑环,滑环的内圈直接可以用线缆带动,无需固定。
对于大型定子法兰滑环,滑环的内圈用紧定螺丝或者扁位进行固定。
关于外圈固定
将滑环整体放入定子套筒中,并固定在定子端,用螺丝锁止。
注意事项:
滑环环体除了承重本身重量外,不得承重其他的物体,环体导线也不得承受外部拉力。
在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。
滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。
确定固定部分的螺母不松动。
定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。
