气动滑环安装方法

气动滑环安装方法
浏览量:2843 上传更新:2019-03-07

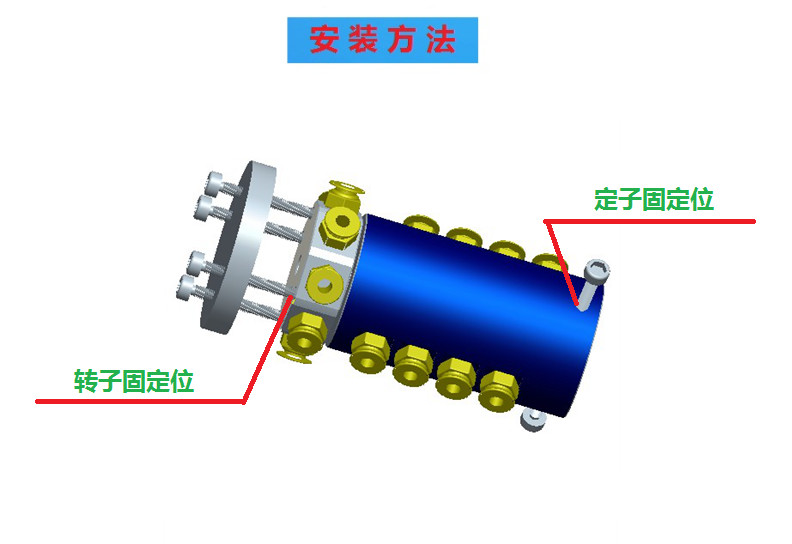

安装位置是否和滑环的法兰位置相匹配,如果不行,则需要加过渡法兰。

法兰的安装定位孔是带牙的孔,这点要特别注意。

如果在震动比较剧烈的地方,需要加弹簧垫片,以防螺丝松动。

法兰有个凸台,用于同轴度定位。

滑环主体的外侧有2个止转孔,止转杆扭紧进止转孔后,止转杆与定子部分的连接应该保持一定的自由度,否则容易损坏滑环。

通常用一个圆环抱住滑环,然后再止转杆与圆环连接。

注意事项:

在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。

滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。

确定固定部分的螺母不松动。

定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。
