电刷滑环是相对于碳刷滑环、水银滑环、光滑环、无线滑环等而命名的，所谓电刷滑环就是滑环与刷丝接触型。电刷滑环采用的是电刷丝与铜环接触。那么电刷滑环结构是什么样的呢？下面我来为大家讲解下。

电刷滑环主要由弹性材料-电刷、滑动触点表面材料-导电环、绝缘材料、粘结材料、组合支架、精密轴承、防尘罩及其他辅助件等组成。电刷采用具有良好导电性能的贵金属合金材料，呈"II"型与导电环环槽对称双接触，借助电刷的弹性压力与导电环环槽滑动接触来传递信号及电流。为了更好的展示，下面我来展示是我司设计的电刷滑环内部结构图。

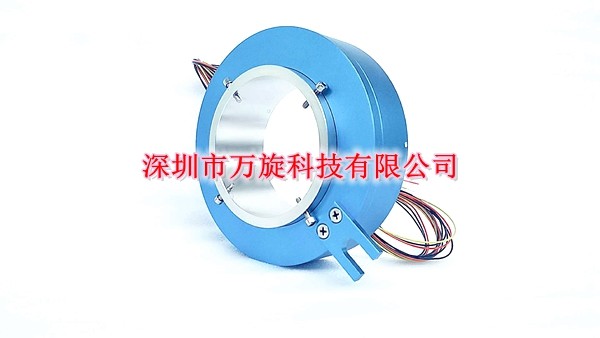

电刷滑环结构

电刷滑环相比传统碳刷滑环、水银滑环、无线传输滑环等具有免维护的优点、安全环保、耐磨、信号传输稳定等优点，因此是各种精密转台、离心机和惯导设备的关键器件。可广泛应用于安防、工厂自动化、电力、金融、仪表、化工、冶金、医疗、航空、军事、船舶、运输、建筑等机电设备上。是目前市场上应用范围最为广泛的一种滑环。我司的电刷滑环目前可分为三大种：长寿命滑环（长寿命高速、长寿命低速、长寿命储存）；超高速滑环（转速超20000转/分钟）、精密型多通道微小型滑环。
